微特迈总裁陈勇:宏观看世界,微观看WTM-I2H主板

时间:2015-08-05 点击:34
微特迈总裁张勇:在社会科学中,一般来说,我们通常把从大的方面、整体方面去研究把握的科学,叫做宏观科学,这种研究方法,叫做宏观方法。通常把从小的方面、局部方面去研究把握的科学,叫做微观科学,这种研究方法,叫做微观方法。对于主板行业来讲需要宏观视待,对主板产品需要微观视待!
有一句话叫做“耳听为虚,眼见为实”,笔者非常赞同这句话。我们全身拥有着很多的感知外界信息的器官,唯独双眼是最为信任的一部分。我们通过眼睛能够看到不同的颜色,看出不同的形状,会看到自己喜爱的东西,也会看到自己不喜欢甚至是感到害怕的东西。可以说如果没有双眼,我们的生活将会失色不少。

不过“眼见为实”这句话也不是毫无破绽,以微特迈2013年最新研发主板WTM-I2H,我们可以认知到我们看到的画面,但是我们的认知又会局限于我们所看到的画面。在那些我们看到的地方,有时却往往忽略了它们的存在。不过看不到并不代表着它们并不存在,只不过这些东西消失在我们的视线中。即使是我们眼中的东西,当你用不同的角度去看的话,呈现在你眼中的镜像可能也是非常不同的。


微特迈微观主板视野
我们看不到的事物中,有很大一部分是超越我们视觉分辨极限的极为细小的东西,我们称之为“微缩景观”。许多我们习以为常的实物,当把细节无限放大的时候,我们也会发掘一个不一样的景色。而微缩景观的摄影,甚至被当做一种职业甚至是一种艺术。                                     无论是什么物品,当我们以微观的视角去重新审视的时候,就会发现与日常看到的非常不同的地方,当然主板也是如此,所以,笔者今天和大家谈论的话题,就是主板上的微观世界。本文中,笔者通过相机以及微距镜头,从微观视角来向大家介绍不一样的主板。也许就会发现,我们天天见到的主板,也有许多我们从未了解过的地方。

从另一个角度看主板,你将会有新的发现



一说主板的PCB,就有好多玩家聊到一个话题,那就是PCB的层数。主板设计由于要考虑非常多的元器件布局,同时还要考虑布线合理性以及抗干扰性能等,所以都是采用了多层PCB设计,甚至在一些高端主板产品中,层数还会变的更多。而许多人也是把主板PCB层数作为一个衡量其定位的标准。
其实,如果我们仔细去看主板的PCB板的横截面的话,会发现其实主板PCB的层数比我们想象中的要多得多。因为我们平常说的主板PCB的层数,是PCB中通电或者传输信号的层数。但是除了这些电源层以及信号层之外,PCB还包括 阻焊层、丝印层、隔离层等等。即使是我们最瞧不起的4层PCB板,其实际的层数也会跟千层饼一样让人数不过来。


所以,无论是4层、6层还是更多层数的PCB,在满足元器件走线布局的情况下,其实和层数多少是没有关系的。所以当我们再次谈起主板PCB的时候,一定不要忘了PCB的实际层数其实远比标注的层数多。

●PCB板原来这么多星星点点......

●主板安装孔的秘密

在安装主板的过程中,许多朋友都会发现一个细节,那就是主板的螺丝安装孔上都会有一圈金属层。这圈金属层具有一定厚度,且安装上螺丝后会与螺丝紧密接触在一起。许多人不解为什么安装孔上会有这个东西。其实那个是PCB制造过程中特意增加的锡层。这样可以让主板在安装好螺丝之后与其接触,形成主板接地的效果。
这样无论是螺丝、还是铜柱、还是机箱,都可以作为主板的接地对象从而保证主板的电气性能,并保护主板不会受到电流的伤害。所以别小瞧这个简单的设计,其作用可能比你想象中的更加重要。下回当你装机的时候,可以仔细看一看这个小细节。
你仔细看过那些插针吗?

USB扩展插针、前面板扩展插针、耳机接口扩展插针……这些我们经常用到的插针,对于经常装电脑的朋友来说,如何连接这些插针可以说是轻车熟路。但是在这个大家已经习以为常看惯了的插针上,也有我们不了解的地方。

一提起“针”这个字,大家的第一反应都是细长、圆锥形、被扎一下会相当疼。但是主板上的“针”还真的不是圆的。大家仔细看的话,会发现主板上的针脚的横截面是方形的,整个一根针的是呈现出立方体的形态。不信?赶紧看一看自己的主板吧。


主板上的插针其实是方形针....

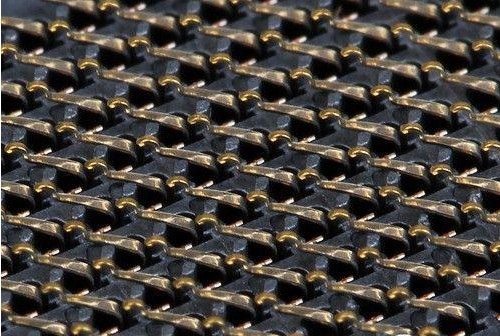

对于Intel处理器来说,LGA接口将针脚放在了主板上。在安装的过程中,你仔细去看过处理器接口针脚的样子么?虽然说是针脚,但是底座上的每一个触点都是由一个个小小的铜制弹针组成。这些弹针并不是直愣愣的立在那里,而是成一定角度排列。这样在能够保证处理器安装后引脚不损坏,且能够保证与处理器每个触点的完全接触。没想到小小的针脚设计会如此复杂吧。


Intel处理器底座上的弹针实际的形状是这样的(密集恐惧症患者请回避……)

●插槽常见,插槽里面的触点你见过吗?

内存插槽、显卡插槽,这些插槽的形状已经让无数人看烂了,它们长什么样子我们也熟悉的不能再熟悉了,甚至是一看形状,就知道这个插槽到底是用来做什么的。不过,这其中又会有几个人去注意到插槽里面的触点呢?

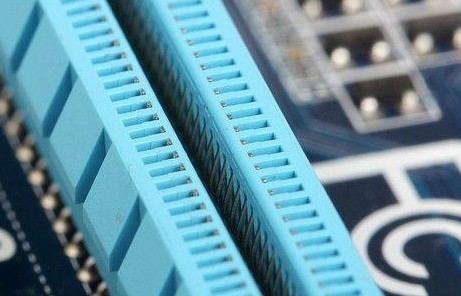

PCI-E插槽里的弹针呈弓形设计

我们顺着插槽的缝隙往里看,就会看到整整齐齐的一派插针,这些弹针被设计成弓形,当显卡内存等硬件插在插槽上时,那个弓形的弹针会向内收缩并形成一定的回弹力,这样就能够紧紧地夹住金手指部分。这样的设计从很早的时期就在使用,且经久不衰。

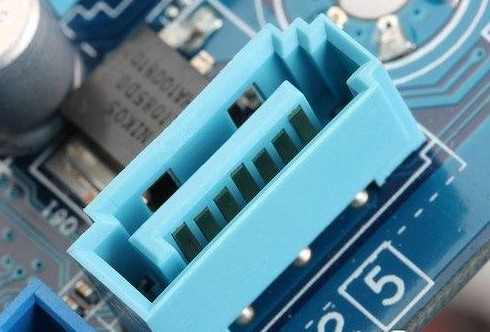

●你知道SATA接口有几个触点吗?

每一台电脑安装好之后都会用到一两个SATA接口,我们在安装的过程中也知道SATA接口有一个L型的防呆设计,插反了插不进去。而SATA接口的安装方式也非常简单,一插一拔比老式的IDE接口要省劲儿不少。不过笔者想问大家,你知道天天在使用的SATA接口上有几个触点吗?




请记住,SATA接口里面有7个触点

这个问题看似简单,但是笔者相信这会难倒许多人,SATA接口的触点由于比较隐蔽,所以很多人在安装的时候根本不会去注意。但是当这7个触点呈献给大家的时候,你就会发现这个SATA接口的触点甚至还有长短之分。如果刚才你没有答上来SATA接口的触点数量,赶紧重新把主板好好了解一下吧。



●严丝合缝的主板风扇设计

我们评论主板的好坏,除了在性能、做工、用料等方面进行考量,还会涉及主板设计上的因素。不得不说,虽然设计不好并不会过多影响主板的性能,但是只有优秀的设计才能够让用户在安装以及使用电脑的过程中感到舒心。


标准CPU散热器高性能风扇

托严格标准的福,我们的主板无论怎么设计,也不能超越标准这个底限,而这样的标准有的时候却带给我们不一样的体验。当我们安装好电脑的时候,从一些细节上来看一款主板的时候,就会发现标准带给我们的是一种有秩序的艺术。

从细节来看主板,的确有着不一样的感觉

我们在主板上安装的硬件越多,就会越来越体现出标准所带来的优势。那种“差一点就有可能安装不上”的感觉让人在安装的过程中甚至有一点点惊险刺激的感觉。这种有秩序的设计不仅让主机更美观,同时也能够充分利用主板上为数不多的空间。

【写在最后】:

可以看到,就是这样一款独特可见的WTM-I2H主板,当你去关注其中的一些细节的时候,就会发现里面的看点还是非常多的。由此可见,即使经常接触同一个事物,当我们从不同的角度去观察这个事物的时候,得到的结果可能是完全不一样,从不同的视角,我们就可以发现不一样的景观。这样来看,看似枯燥的DIY也是充满了乐趣,不是吗?
